建筑抗震设计规范
■中国国家标准 GB-50981-014
中华人民共和国住房和城乡建设部公告
第585号
住房城乡建设部关于发布国家标准
《建筑机电工程抗震设计规范》的公告
现批准《建筑机电工程抗震设计规范》为国家标准,编号为GB50981-2014,
自2015年8月1日起实施。其中,第1.0.4\5.1.4、7.4.6条为强制性条文,必须严格执行。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部
2014年10月9日抗震支撑系统
地震过程中会向建筑物及其内部设施施加地震力，这些地震力会沿水平方向作用于建筑物本身,同时还会作用于管道系统、电缆槽、风管及其他内部建筑系统。通常为管道、电缆槽和其他设施所设计的支撑物都只是针对重力作用或垂直方向的荷载,而未考虑地震所产生的水平荷载。可抗震固定装置,即支架、支撑物,可抵御水平力并使建筑机电设施保持稳定与完好.抗震支撑的主要目的就是把地震所造成的生命损失减少到最低程度。系统原理

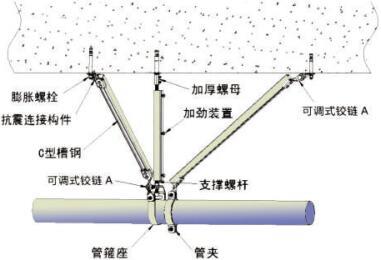

单管抗震支撑系统原理示意图
门]型吊架抗震支撑系统原理示意图
抗震支撑系统

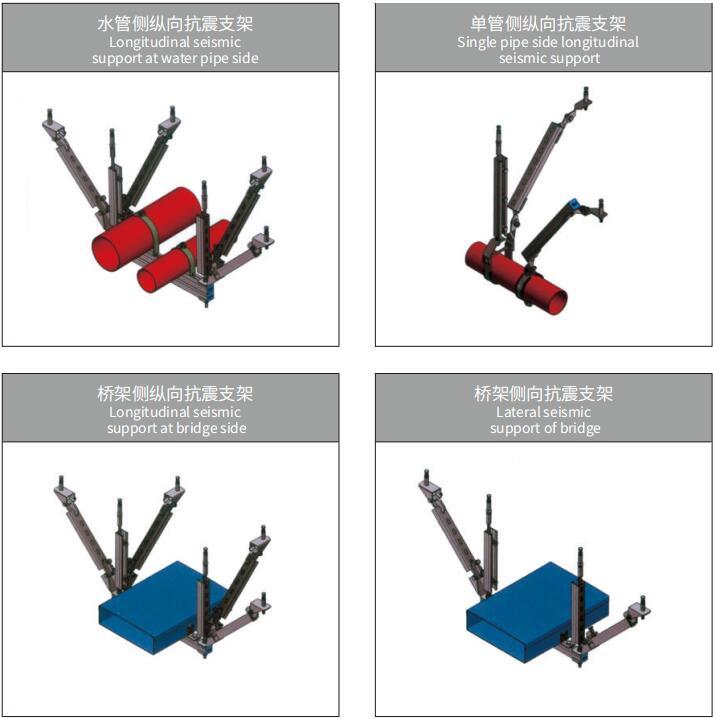

支撑类型

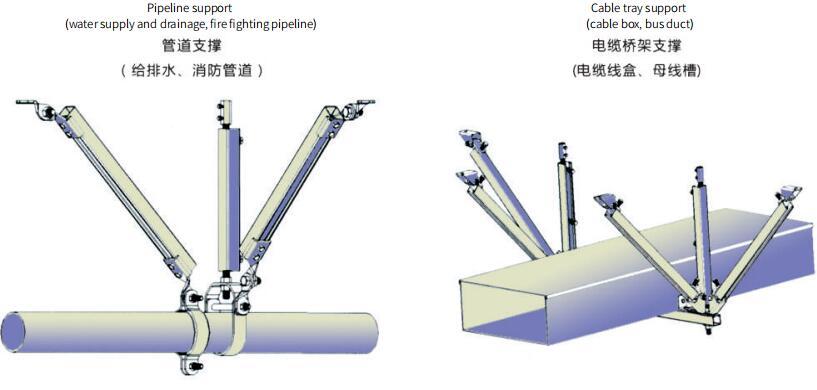

抗震支吊架按用途分为以下四类
抗震支撑系统

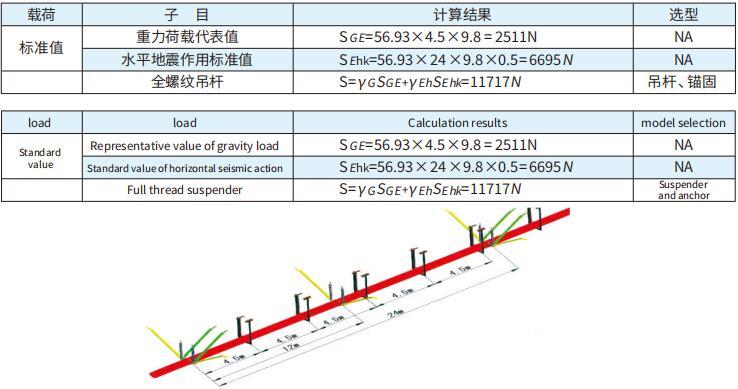

抗震支架受力分析
抗震支撑受力范围划分,水平直管的侧向支撑间距不超过12m,纵向支撑间距不超过24m.
抗震支撑实际间距需根据水平地震作用、支撑承载力、安装角度调整,直至各点均满足抗震荷载要求。
抗震支 吊架结构布点设计
确定抗震支吊架布置的具体位置,方便现场施工安装。适当组合各管线于门型吊架上减少单管支吊架数量,合理利用资源
