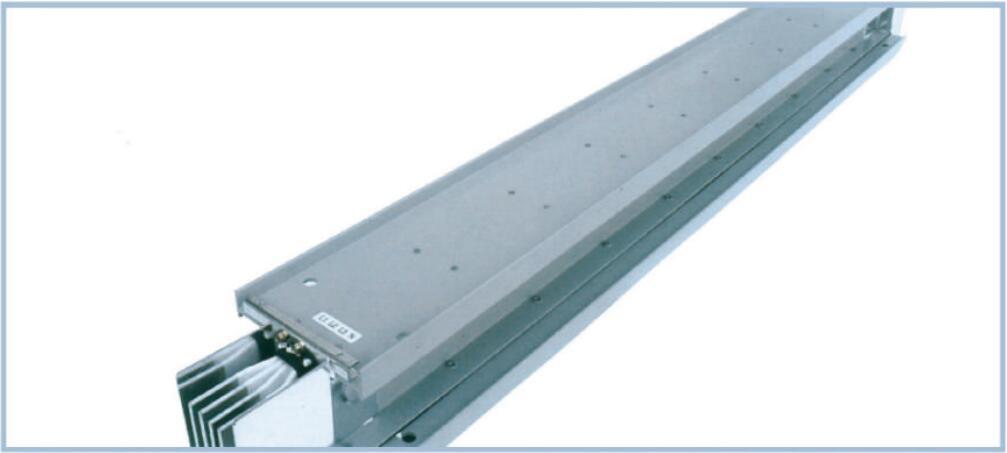

CCX3-1( CCX )系列母线槽
产品系列: 母线槽
- 产品描述
-
产品概述
CCX3- -1( CCX )系列母线槽适用于交流三相四线、三相五线制,频率50~60Hz ,额定电压690V,额定工作电流100- -6300A的供配电系统。作为一种供工业厂房、医院、商场、高层建筑或高科技环境用的低成本、高效益的输配电方案,从而使你在性价比方面进行权衡时，整个系统能实施高效配电。
结构特点
一、体积小、灵活性高

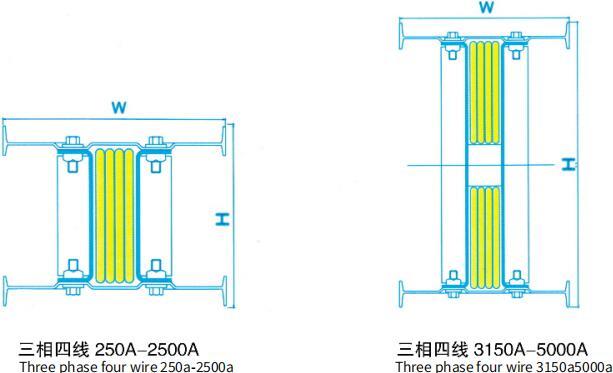

紧凑的”三明治”结构，既节省了占用空间,又具有优良的电压降特性。各种功能单元可运用于任何转
角和高度的改变,安装于夹层、沿墙等任何建筑空间。二、连接方便快捷
1、锥形绝缘板加强机械强度、模压外壳保证压力和边缘不翘起。
2、大规格碗形锰钢垫圈，确保了接触面压力均匀。
3、一把普通的“19”扳手就可紧固带有红色指示标志的双头单螺栓,当指示标志自然脱落时，无需任何检测工具就可判定连接接头已经紧固。
4、螺栓可以在维护时再次使用。
5、接头有土16mm可调节。
三、全铝外壳
1、母线槽系统采用重量轻、模压成型的全封闭铝合金型材作为外壳,独特的结构让你不再需要考虑最佳安装位置和任何降容系数。
2、经过喷涂的全铝外壳能经受1000小时的盐雾试验。
3.全铝外壳具有极好的抗锈蚀、散热性能和导电,性能(整体外壳具有50%的接地容量)。
四、优质的导电和绝缘材料
1、母线槽系统采用优质镀锡或镀银铜排、铝排作为导电材料,导电排的外表面均有良好的防腐保护。
2、导电排采用B级(1309C)的热成型聚酯薄膜绝缘材料整体包裹,极大地提高了母线的绝缘强度和抗冲击强度。
3、采用环保型绝缘材料,通过ROHS要求的SGS六项物性检测及UL认证。
五、插接箱结构
1、插接箱的操作手柄可以安装在箱体的正面部或侧部,设置了更准确的分、合闸指示。
2.挂锁机构用于防止插接箱误合闸和阻止未经许可的接取电力行为。
3、带熔丝的插接箱设置了专门的熔丝提拉工具。
4、插口模制盖板防止手指无意触及导电体。
5、内部接地和外壳接地采用专用触头。

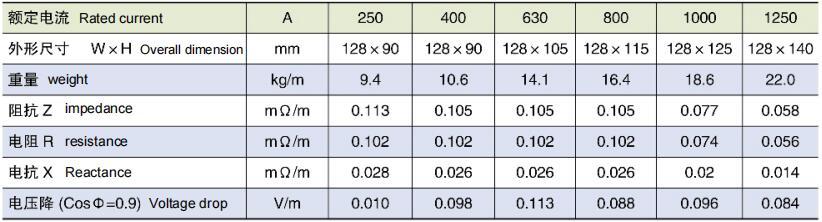

技术参数
250A-1250A
1600A- -5000A
