CCX3-2( CCX )系列密集型母线槽
产品系列: 母线槽
- 产品描述
-
产品概述

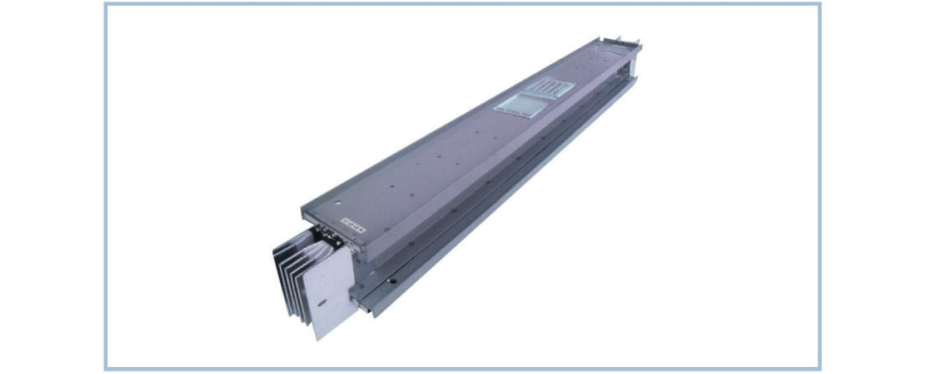

CCX3-2(CCX)系列密集型母线槽系统是一种灵活可靠的配电设备，其完备的分支单元和详细的CAD现场立体走向设计方案,能让您得到一种优化的输电解决方案,来满足您在工程现场的专用设计要求。
一结构合理,安装快捷;
一独特的结构设计,使母线系统拥有超强的抗短路能力和消除干线谐波功能;
一母线整体体积小，并拥有各种灵活的走向功能单元;
一不管是水平立式安装、水平卧式安装还是竖井垂直安装，均拥有稳定的安装平面,且载流量不受任何
安装形式的影响向。结构特点
CCX3-2( CCX)型系列母线槽采用合理的“三明治"相线紧密叠压结构设计,使母线槽外形更加紧凑，体积更小，并增强了母线系统的动热稳定性，使母线具有阻抗低电压降低的优点,杜绝了发生火灾时母线槽“烟囱效应的形成。
全铝外壳
1.整体式铝合金侧板结构,将导体整体包裹在金属侧板内,完全阻止了水汽的渗透和有害微尘的侵入。使母线整体的防护等级达到真正的IP54防护;
2、特殊的铝质外壳,形成无磁性扼流圈，可消减大电流母线相间涡流的传递,减少主母排谐波电流的通过，降低上述原因引起的发热现象、降低长距离输电的电压降,显著增强母排载流能力;
3、整体紧密接触导体的铝质侧板结构,可以从侧板，盖板等多立面直;传输、散发热量,改善母线系统的散热能力,提高载流量;
4、在外壳范围内构成了整体式接地系统。用户可以选用此具有>50%线容量的整体铝质外壳作为接地导体。在发生大容量接地短路故障时,短路电流可先经过大截面的铝质金属外壳作有效传输,保护整条母线槽系统的安全运行和操作者的安全。

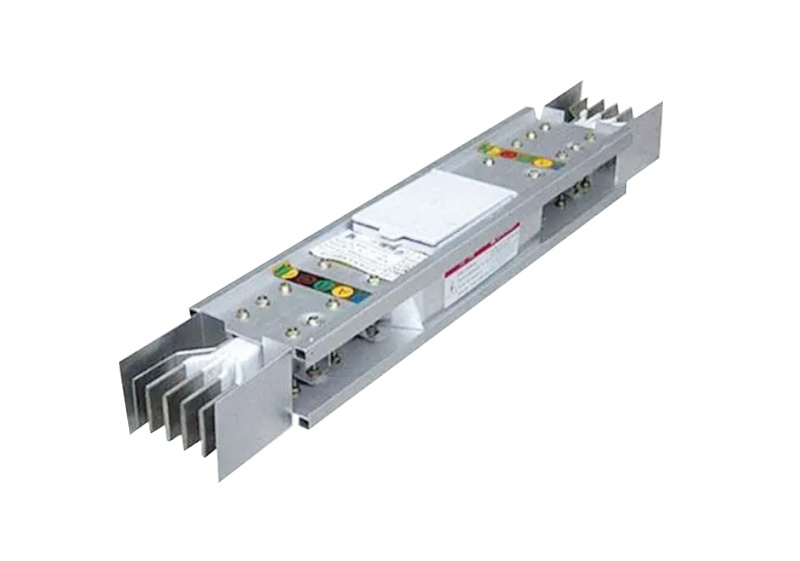

接头组件
采用两种形式:一种是普通型的，用绝缘螺栓锁紧设计;另一种采用现行国际通用的先进单臂螺栓锁紧设计,即只需用力矩扳手装置一边对高强螺栓进行锁紧,无需其他辅助工具,详见各规格螺栓规定力矩值。接头器内也可配备单臂双头力矩螺栓,当锁紧力矩达到定值,螺栓的一个端头将会自动脱落,螺栓尚有另一螺栓头留作将来维修或装拆用,操作时无须采用力矩板手。
接头器合理的结构设计,可使母线各单元能从上面轻松插入;两侧压力板内部的大面积球型垫圈使整个接头内部的接触面压力均匀、防止震动,使整个装置各种环境内达到稳定的电气连通。每种相同规格的接头器均具有互换性,使母线系统在安装中灵活使用。
技术参数
1.CCX3- 2( CCX)母线槽频率为50-60Hz,额定电流250A-3150A,额定绝缘电压1000V以下的三相四线三相五线制供配电设备。
2、母线槽能承受50Hz ,3750V试验电压历时1mln无击穿或闪络现象。
3、母线长期通过额定工作电流时,任何导电体温升不超过60K。

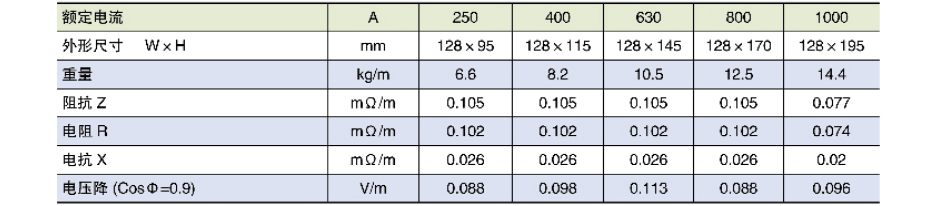

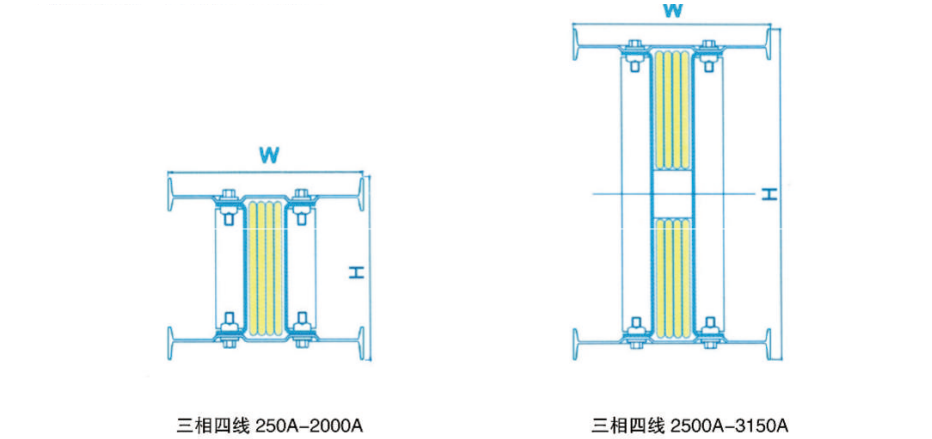

4、母线槽电流等及性能表:
250A- 1000A
1250A-31 50A

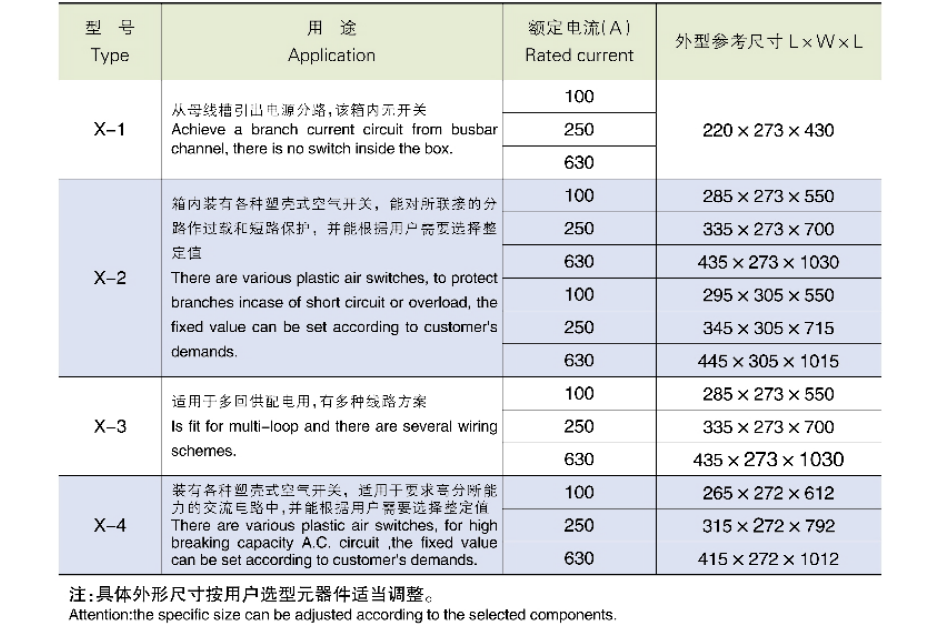

插接箱外形参考尺寸

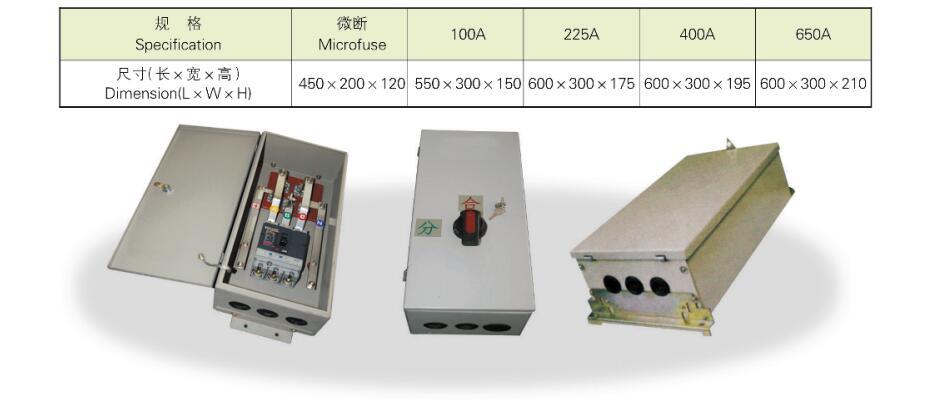

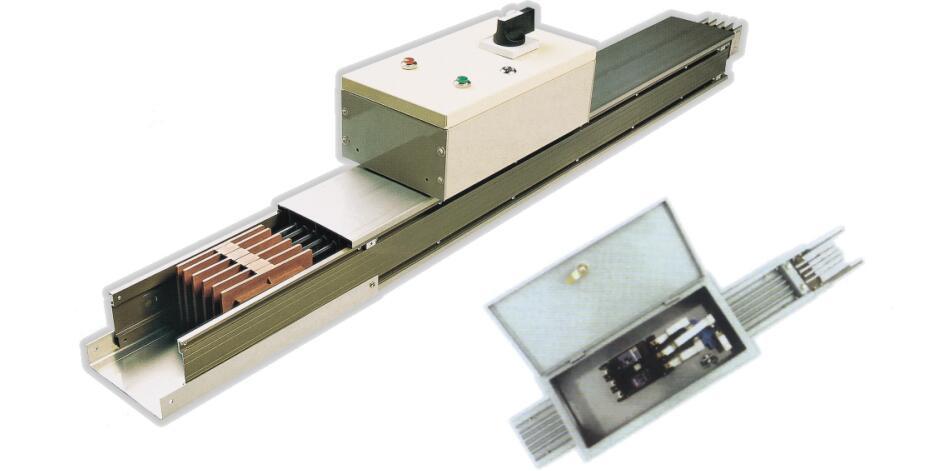

母线的分支插接箱
Tap-off Box
◆经济型开门操作
◆门外操作
◆电动远程操作
◆电流规格: 100A、250A、400A、630A
◆开关的配置可根据用户选择
插接箱箱体尺寸
